簡 介
DeviceNet 是一種低成本的標準工業用網路通訊系統，以 CAN 總線的網路協定為基礎，主要用於機器控制的嵌入式網路，如工廠業機器控制、飛機發動機監控、工廠自動化、醫療設備控制、遠端數據採集、環境監控或包裝機控制等。在多樣化的應用系統中，它能提供設備與設備之間的通訊服務，初階如感測器、致動器，或是更高階的控制器等。DeviceNet 允許以具組織性及必要性的方式，在節點之間進行直接的對等數據交換，定義便於所有應用程式通訊連結的方案。

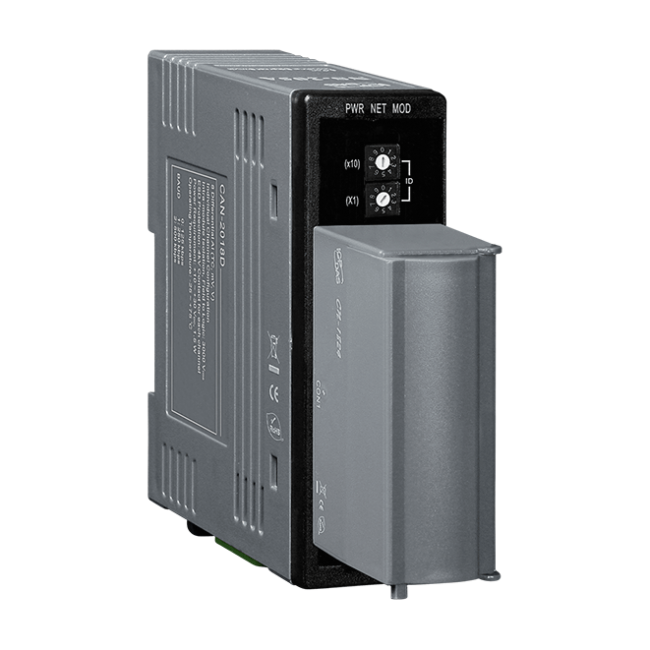

CAN-2018D 是DeviceNet 從站模組，具備 8 個熱電耦輸入通道，是一個經濟實惠的 DeviceNet 從站解決方案。CAN-2018D 模組遵循 DeviceNet 規範 Volume I/II Release 2.0 版，提供符合標準的 EDS 檔案，藉由 EDS 檔案，用戶可以非常容易的應用 CAN-2018D 於任何標準的 DeviceNet 主站介面。
產品應用
我們已能夠和以下 DeviceNet 主站設備及閘道器進行通訊。
1.Allen-Bradley(AB) 193-DNENCAT, 193-DNENCATR
2.OMRON CJ1W-DRM21
3.OMRON CS1W-DRM21-V1
4.OMRON C200HW-DRM21-V1
5.OMRON 3G8F7-DRM21-E
硬體規格
| DeviceNet介面 | |
| DeviceNet版本 | Volume I, Release 2.0 & Volume II, Release 2.0, Errata5 |
| DeviceNet設備種類 | Group 2 Only Server |
| 支援連線方式 | 支援一組 Explicit Messaging 支援一組輪詢(Polling) I/O 支援一組位元觸發(Bit-Strobe) I/O |
| 通訊速率(bps) | 125K, 250K, 500K |
| 設備識別碼 | 0~63 (使用旋鈕設定) |
| 設備心跳通訊訊息 | 有 |
| 設備關閉通訊訊息 | 有 |
| 終端電阻 | 交換器設定 120 Ω 終端電阻 |
| 連接器 | 5 針螺絲端子 |
| 動態製作EDS文件 | 有 |
| 類比輸入 | |
| 通道數 | 8 通道，2 線式差動類比輸入 |
| 輸入類型 | +/- 15mV, +/- 50mV, +/- 100mV, +/- 500mV, +/- 1V, +/- 2.5V, +/-20mA（需外接 125 Ω 電阻）, 熱電偶（J，K，T，E，R，S，B，N，C） |
| 解析度 | 16 位元 |
| 採樣率 | 10 樣本/秒 |
| 準確度 | +/-0.1% FSR |
| 零飄移 | +/- 10 μV/ °C |
| 量程漂移 | +/- 25 ppm/ °C |
| 共模抑制 | 86 dB |
| 常模抑制 | 100 dB |
| 輸入組抗 | >400 kΩ |
| 個別通道設定 | 支援 |
| 熱電耦開路偵測 | 支援 |
| 過電壓保護 | 240 Vrms |
| 靜電保護 | 接觸 4 kV |
| 模組內部隔離, Field to Logic |
3000 VDC |
| 指示燈 | |
| DeviceNet 狀態 | 3個指示燈: PWR/NET/MOD |
| I/O LED | 1個終端電阻指示燈 |
| 電源 | |
| 輸入範圍 | +10 ~ +30 VDC |
| 功耗 | 1.5 W |
| 機構 | |
| 安裝方式 | 鋁軌安裝 |
| 尺寸(寬 x 長 x 高) | 33 mm x 99 mm x 78 mm (W x L x H) |
| 環境 | |
| 操作溫度 | -25 ~ 75 ℃ |
| 儲存溫度 | -30 ~ 80 ℃ |
| 濕度 | 相對溼度10~ 90% RH, 無結露 |
熱點偶類型
|
類型
|
溫度範圍
|
|
J
|
-210 °C ~ +1200 °C
|
|
K
|
-270 °C ~ +1372 °C
|
|
T
|
-270 °C ~ +400 °C
|
|
E
|
-270 °C ~ +1000 °C
|
|
R
|
-50 °C ~ +1765 °C
|
|
S
|
-50 °C ~ +1765 °C
|
|
B
|
0 °C ~ +1820 °C
|
|
N
|
-270 °C ~ +1300 °C
|
|
C
|
0 °C ~ +2320 °C
|
訂購訊息
|
CAN-2018D
|
8 通道 2 線式差動熱電耦輸入的 DeviceNet 從站模組 |
