介紹

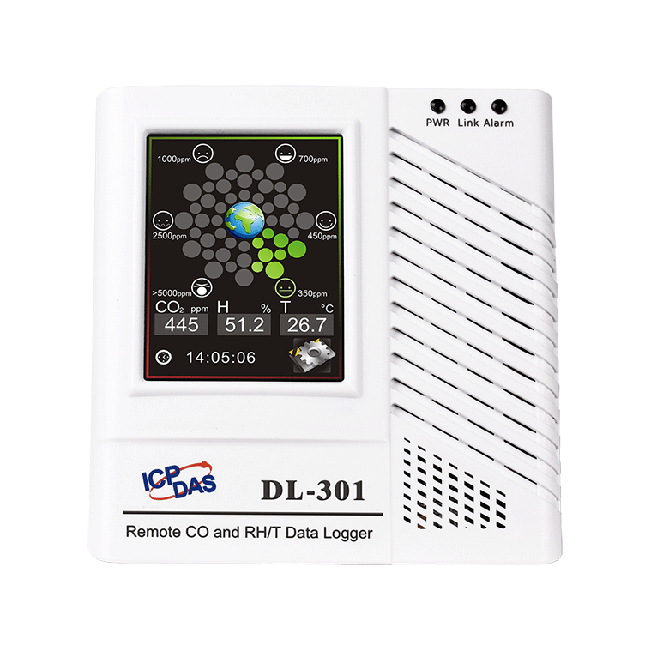

DL-300系列數據記錄器可用於記錄 CO、CO2、溫度、濕度和露點資訊，最多可存儲 450,000筆可下載的記錄，包括日期和時間戳記。可隨時隨地使用免費的 Windows 即時監控軟體(iAir Utility)、iOS 或Android APP確認即時數據，只要它們連接到與數據記錄器相同的本地網絡即可。同時也支持流行的工業協議，如 DCON、Modbus RTU 和 Modbus TCP，以及M2M/IoT（物聯網）通訊協議-MQTT。 DL-300系列數據記錄器也提供通訊接口連接，包括 RS-485、Ethernet和 PoE，這意味著該設備可以很容易的結合到現有的 HMI 或 SCADA 系統中。
| 軟體 | |
|---|---|
| 內建 Web Server | Yes |
| CPU 模組 | |
|---|---|
| 實時時鐘 | Yes |
| 顯示 | |
|---|---|
| 背光壽命 | 20,000 hours |
| 亮度 | 160 cd/m2 |
| 觸控螢幕 | Yes |
| LCD 訊息顯示 | 2.8 TFT (Resolution 240 x 320 x 16), Defective Pixels <= 3 |
| 系統 | |
|---|---|
| 實時時鐘 | Yes |
| 資料儲存 | Yes, up to 450,000 records |
| 溫度量測 | |
|---|---|
| 範圍 | -10 ~ +50°C |
| 解析度 | 0.1°C |
| 準確度 | ±0.6°C |
| 濕度量測 | |
|---|---|
| 範圍 | 0 ~ 100% RH |
| 解析度 | 0.1% RH |
| 準確度 | ±5% RH |
| 露點 | |
|---|---|
| 範圍 | Calculated using temperature and relative humidity |
| 解析度 | 0.1°C |
| 一氧化碳量測 | |
|---|---|
| 感測器類型 | Electrochemical Sensor |
| 範圍 | 0 ~ 1000 ppm |
| 解析度 | 1 ppm |
| 精度 | ±5% of measured value |
| 反應時間 | 30 seconds |
| 暖機時間 | 300 seconds |
| 繼電器輸出 | |
|---|---|
| 類型 | Form A × 1, SPST |
| 觸點規格 | 30 VDC @ 16 A or 250 VAC @ 16 A |
| 乙太網路 | |
|---|---|
| Ports | 1x 10/100 Base-TX (Auto-negotiating, Auto-MDI/MDIX, LED indicators) |
| PoE | Yes |
| 通訊協定 | Modbus/TCP, MQTT |
| COM Ports | |
|---|---|
| Ports | 1 x RS-485 |
| Baud Rate | 1200 ~ 115200 bps |
| 通訊協定 | DCON, Modbus/RTU |
| 電源 | |
|---|---|
| 功耗 | PoE: 1.84 W (Max.) Non-PoE: 1.74 W (Max.) |
| PoE 供電 | IEEE 802.3af, Class 1 (48 V) |
| 端子供電 | +12 ~+48 VDC |
| 機構 | |
|---|---|
| 尺寸 (mm) | 106 x 114 x 56 (W x L x H) |
| 安裝 | Desktop, DIN-Rail or Wall Mounting |
| 環境 | |
|---|---|
| 工作溫度 | 0 ~ +50°C |
| 儲存溫度 | -30 ~ +75°C |
| 濕度 | 10 ~ 90% RH, Non-condensing |
